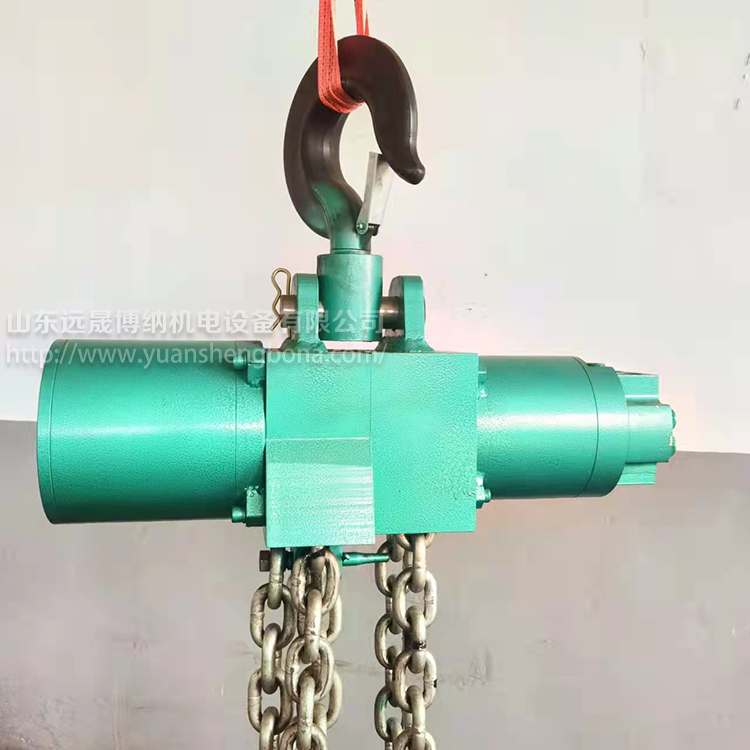

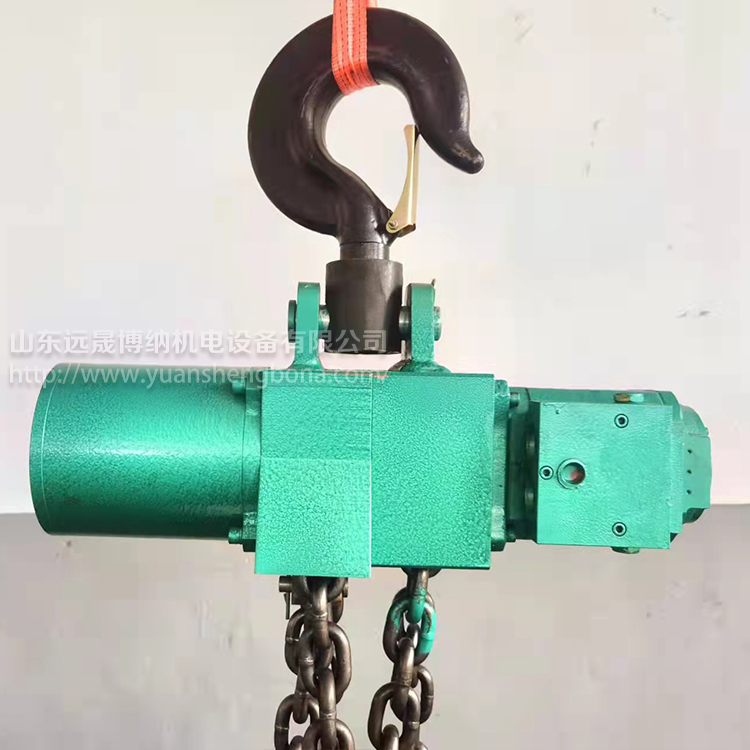

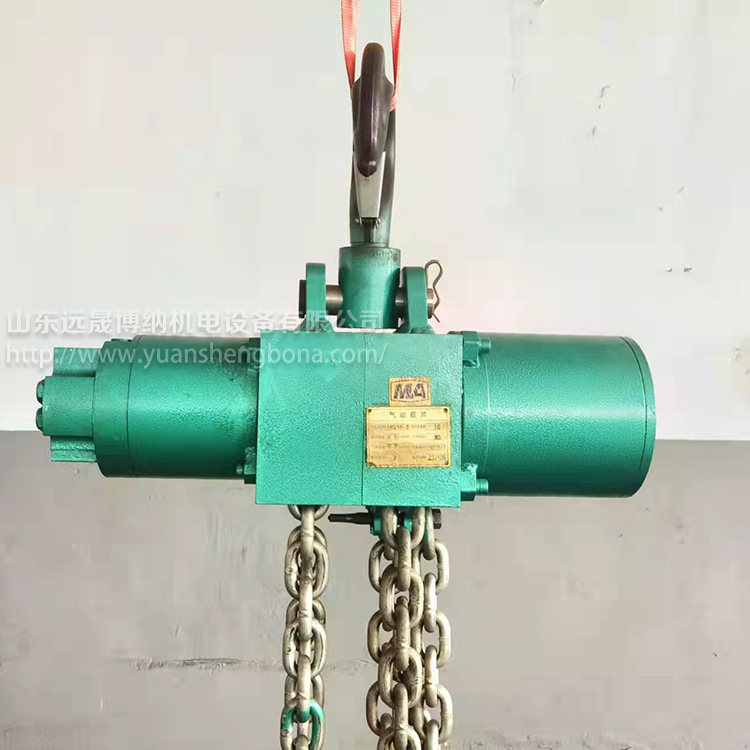

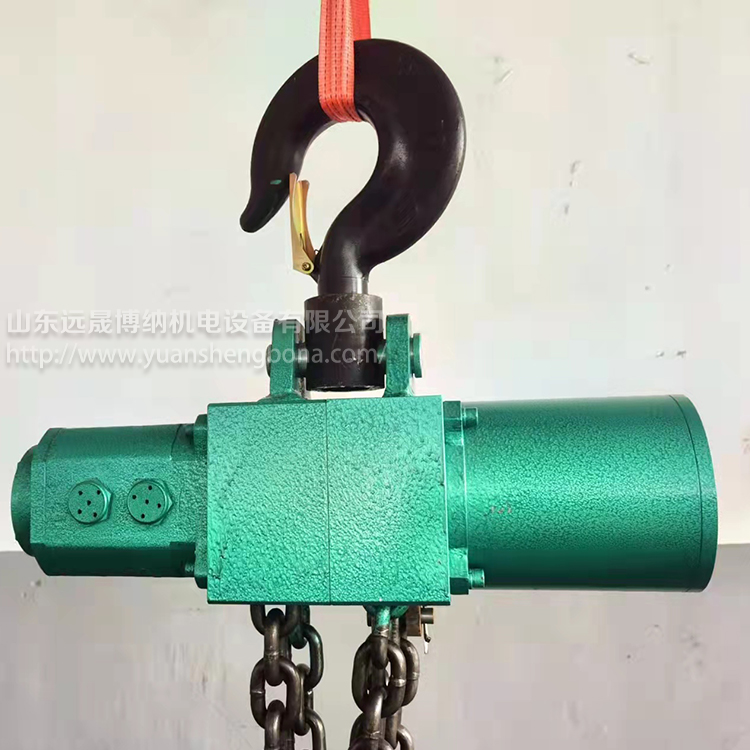

防爆HQ系列氣動葫蘆 3噸環鏈礦用氣動葫蘆 搬運省力 操作簡單

氣動葫蘆工作原理

環鏈氣動葫蘆總共由三部分組成：

1、起吊機構

2、行走機構

3、配氣系統起吊機構包括氣動馬達、行星減速器、吊掛總成、制動器、起重鏈條、吊鉤總成和主控閥。

起吊機構通過控制主控閥，來實現起吊重物的升、降，通過開閉制動器達 到起升、下降定位制動。環鏈氣動葫蘆確保起吊作業的安全，氣動葫蘆起吊機構整體可固定使用，也可置于行走機構下方移動使用.氣動葫蘆行走機構采用氣動行走小車，由主動車輪、被動車輪、墻板組成，通過主控閥控制氣動馬達、行星減速器驅動主動車輪行走，實現起吊重物的水平移動。

配氣系統是以壓縮空氣作為動力源，控制氣路操縱葫蘆的起升和行走。

氣動葫蘆主要組成部分:

手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通。或手拉繩式操作拉動擺桿的旋轉，以 達到氣門的開度，可實現無級變速。

 主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。

氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋轉。

 吊掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。

減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降鏈輪。

剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。

連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。

本頁詳情介紹防爆HQ系列氣動葫蘆，3噸環鏈礦用氣動葫蘆，HQ系列氣動葫蘆，防爆氣動葫蘆，環鏈氣動葫蘆，3噸礦用氣動葫蘆，如需了解其他產品可關注山東遠晟博納官方網站
