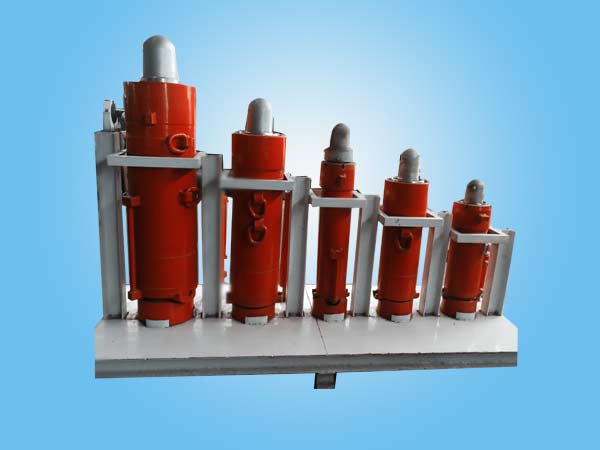

立柱千斤頂?shù)氖褂眉氨ｐB(yǎng)

雙伸縮立柱安裝在支架上，承受外部壓力。產生負荷時，各級缸筒須具有相同的承載力。相同的承載力是由相應的單向閥將兩個壓力室分隔開而獲得的。

雙伸縮立柱的結構：

立柱的主要部件有外缸、中缸和活柱。

1.外缸

外缸由一個與缸底焊接在一起的缸筒組成。在其上端裝有一個導向套，用于同時對中缸進行起升限制和引導，以及對密封元件的支撐。

⒉中缸

中缸由一個與柱塞焊接或旋入在一起的缸筒組成。在柱塞底部設有可打開的單向閥即底閥，用來分割兩個壓力室。 通過內置動態活塞密封，將外徑上的大活塞室和環形室分隔開。在其上端又有一個旋入或集成的導向套。用于同時對活柱進行起升限制和引導，以及對外密封元件的支撐。

⒊活柱

活柱底端有一個集成或旋入柱塞，其配有導向環和外置動態活塞密封，將活柱柱塞腔和環形腔分隔開。

工作原理：

1.立柱伸出

通過外缸上的固定接口，壓力液被引導至中缸底端，使中缸首先伸出。如果中缸達到了外導軸襯的位置，這時，壓力液沖開安裝在中缸柱塞底端的底閥，進入活柱的活塞腔，使活柱接著伸出?；钪恢鄙斐龅街Ъ茼斄喉斪№敯澹⑶倚纬沙鯎螇毫?。

⒉立柱負載

頂板壓力通過頂梁將機械能量轉移到活柱的柱頂。進一步的能量傳遞則通過壓力液的液動力進入活塞腔，然后再經過柱塞底到達支架基座。承受外部的能量，依據活塞相應的面積關系，在各個活塞腔內產生壓力。立柱調定壓力的溢流閥影響著對支架的工作阻力控制。如果調定壓力超過限制，壓力液可以排除，中缸就縮回。在中缸壓到底的幾毫米之前，底閥通過一個頂桿開啟，然后活柱縮回。此時中缸重新輕微舉升，底閥關閉。如此反復，始終保持恒定的額定載荷。外壓繼續作用，壓力液繼續排除，上述循環繼續演變，直到活柱完全壓死為止?；钪煌耆珘核乐?，立柱始終保持恒定載荷。

⒊立柱縮回

通過現有的側翼接口，壓力液被導入柱塞的環形腔。只有當中缸完全縮回時，底 閥才通過一個頂桿開啟，然后活柱縮回。
