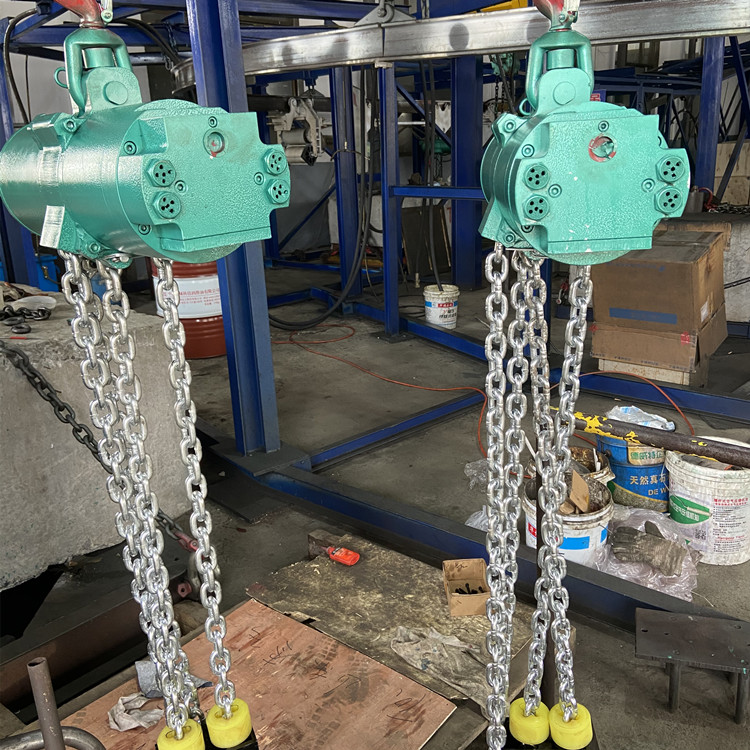

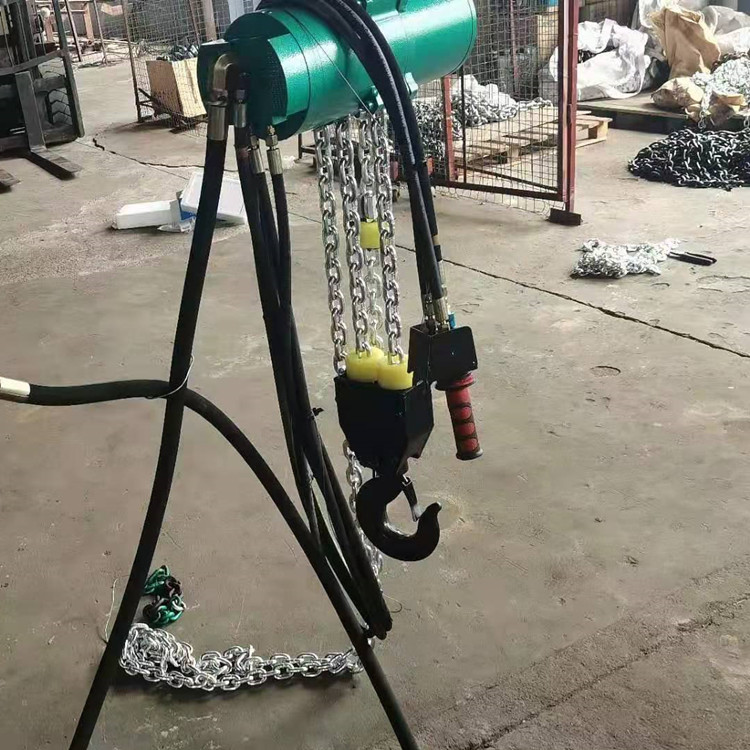

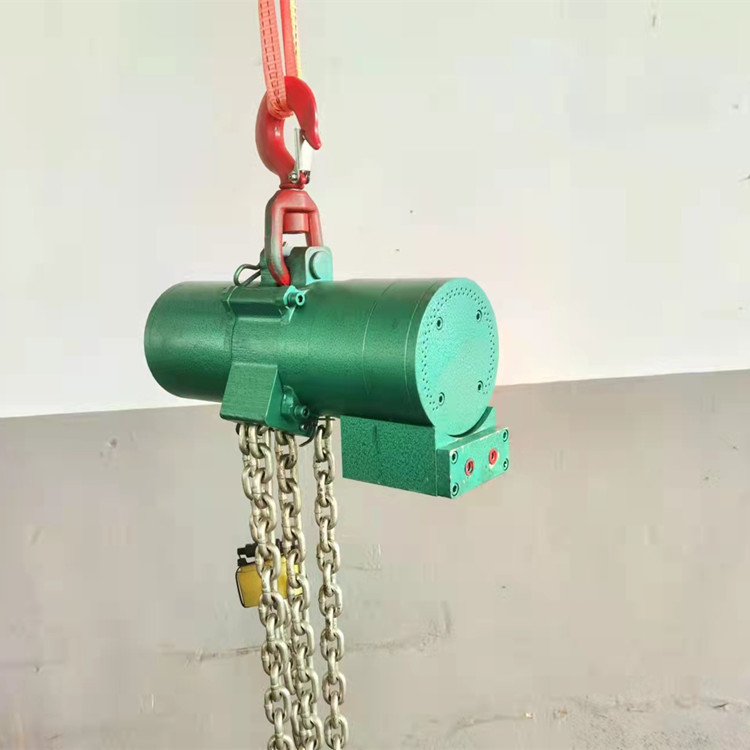

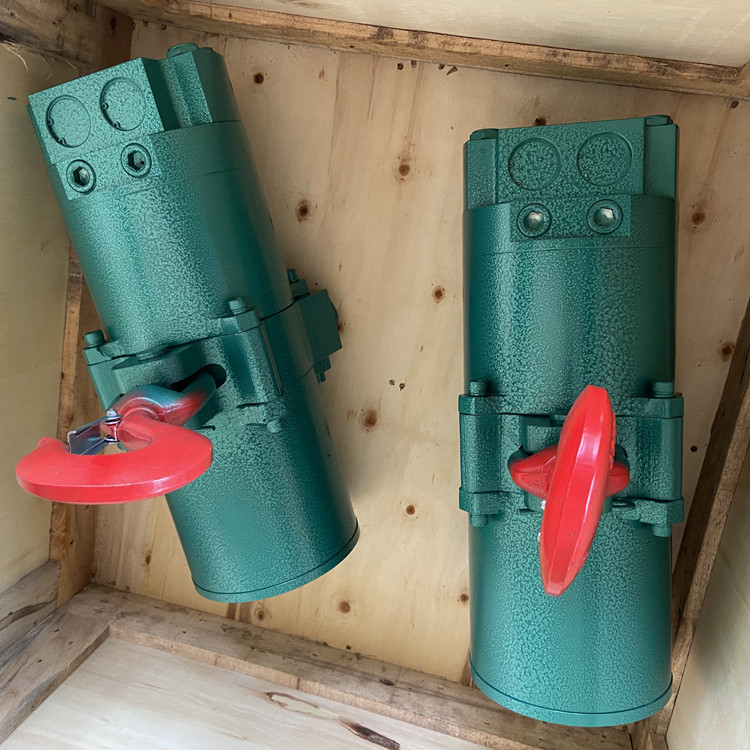

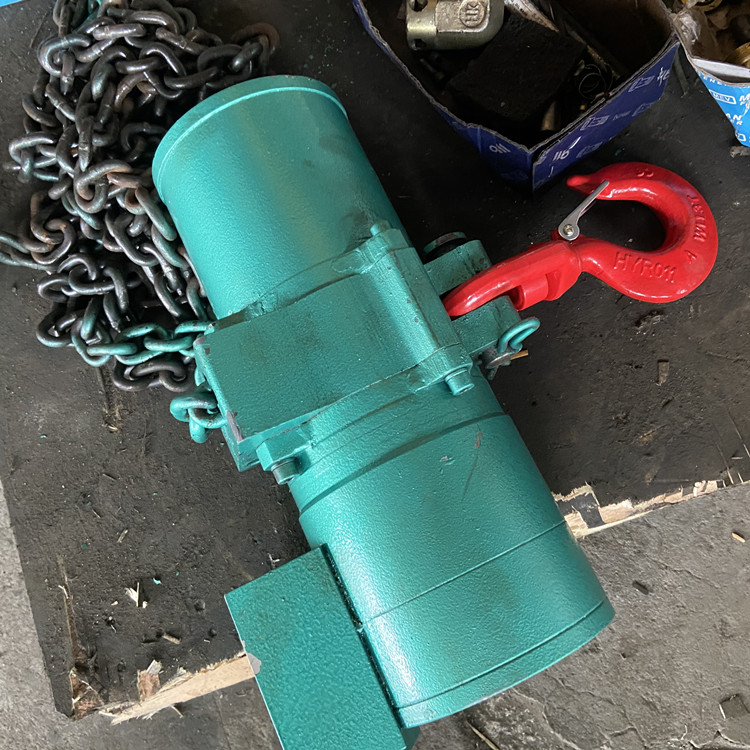

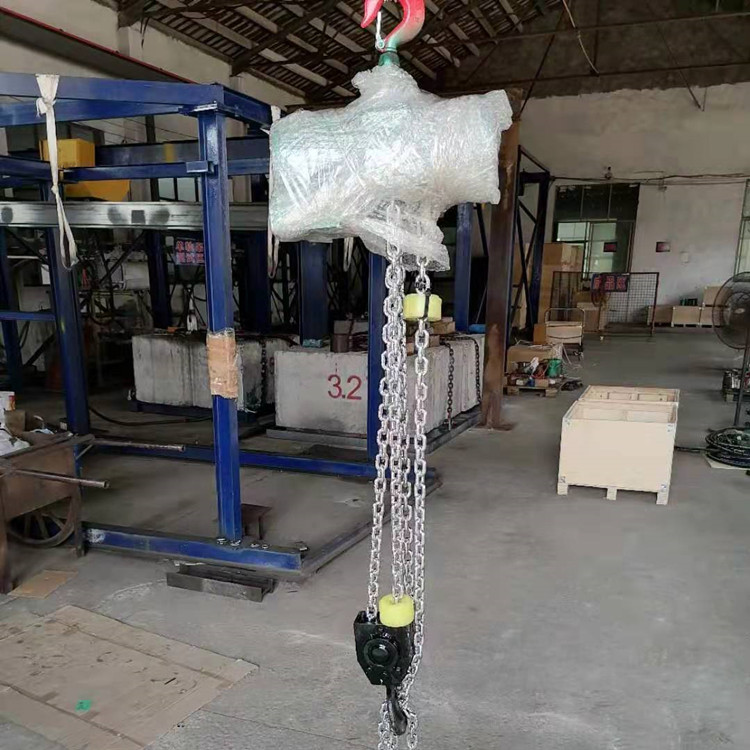

防爆煤礦用風動葫蘆 HQ環鏈3噸氣動葫蘆 耐酸堿 搬運省力

風動葫蘆起吊架結合左右兩端裝配馬達和減速器；馬達上面安裝安全閥和消音器，下面安裝分配閥。除上述結構，還采用風動強制制動；起吊鏈輪的調心結構；起吊鏈輪與減速器間的有限柔性聯接；行星輪與星架間設置推力軸承等諸多優化設計。其工藝先進，性能優良，安全可靠。

氣動葫蘆主要由：
1.手控閥（手柄式和手拉繩式）

2. 主控閥

3. 氣馬達

4. 吊掛

5. 減速器

6. 剎車機構

7. 連鎖機構等部分組成，見結構示意圖。

8. 這七部分有序的巧妙構成，保證了產品安全有效的運行。

1.手控閥：主要由：手柄、 閥體及按鍵組成。操縱按鍵可打開氣門，以控制主控閥氣道與馬達氣道的連通。或手拉繩式操作

拉動擺桿的旋轉，以達到氣門的開度，可實現無級變速。

2.主控閥：主要由：左右閥桿、連桿和配氣盤組成。通過左右氣道的切換來完成氣馬達正反轉的配氣工作。

3.氣馬達：主要由：轉子、定子、前后端蓋和葉片組成。當主控閥的分氣盤將壓縮空氣送入馬達時，葉片隨著轉子產生高速旋

轉。

4.吊  掛：主要由：上鉤、吊掛體、鏈輪、鏈條、下鉤等部分組成。依靠鏈輪的正反轉動來完成上升和下降運動。

5.減速器：主要由：外殼及一套行星減速機構組成。當氣馬達高速軸輸入減速機構后，經減速增大了扭矩，由末級輸出給升降

鏈輪。

6.剎車機構：主要由：剎車錐、剎車環及缸體組成。通過主控閥分氣到缸體，將剎車錐、剎車環分離，以解除制動。

7.連鎖機構：主要由：轉軸、擺架及復位簧組成。當上升、下降到位置時起到防撞和保護作用。
